产品核心优势
非侵入式安装零干扰原有系统

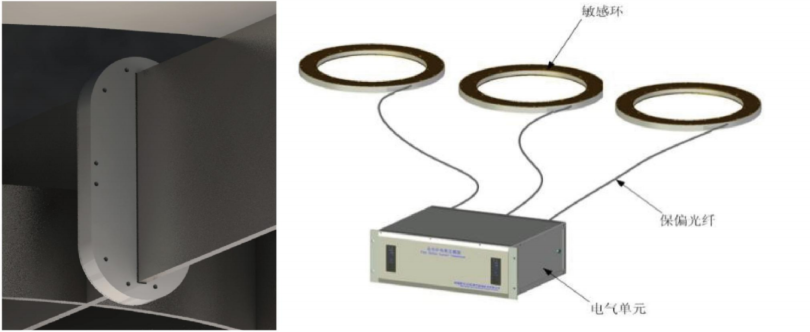

系统核心部件全光纤电流互感器可在不改变现有500kV电抗器基本结构、运行方式,且不断开汇流排的前提下完成安装。一次传感器优先采用出厂组装绕制,现场可拼装、可绕制,最大限度减少对现有设备的影响;新增设备与原有设备相互独立,输出数据遵循“只测不控”原则,不参与现有变电综合自动化系统控制,保障电网运行稳定性。
全光纤设计抗干扰能力突出
采用全光纤电流互感器作为核心监测部件,基于法拉第磁光效应及安培环路定理,通过保偏光纤传输光信号,彻底摆脱电磁干扰、环流等因素影响,在强磁场环境下仍可实现精准测量;光纤及传感器具备优异的防雨、防尘、抗压性能,适配户外恶劣运行环境。
实时精准监测故障预警及时
系统可实时监测12个汇流排的电流分布,采样频率高达4k,测量准确级达0.2级,能精准捕捉电流异常波动;一旦电流超过预设限值,立即自动发出报警信号,提醒运检人员及时处置,同时自动保存数据、锁定故障信息,避免故障从单匝短路快速扩张为多匝短路,减少设备损坏及停电损失。
适配性强安装维护便捷
光纤环规格根据干式电抗器尺寸而定,可适配不同规格汇流排满足各类干式电抗器的监测需求;光纤绝缘子、保偏光缆等部件安装流程简洁,现场无需设置额外光纤熔接盒,光纤可直接接入屏柜理线架,后期维护便捷,降低运维成本。
核心技术参数
电压等级:110KV~500KV
额定电流:300A/500A/3150A/5000A
测量准确级:0.2级
采样频率:4k(互感器)、80点/周波(输出)
工作温度范围:-40°C~+70°C(设备)、-40°C~+150°C(光纤)
供电电源:110V或220VDC±20%,功耗<30W(单台互感器)
传输方式:62.5/125um多模光纤传输,ST接口
输出规约:支持FT3、IEC61850-9-2、DL/T282-2012等多种规约
